CNC-Fräsmaschinen werden in der modernen Fertigung häufig zur Herstellung präziser Metallteile in Branchen wie der Automobil-, Luft- und Raumfahrtindustrie, dem Formenbau und der allgemeinen Zerspanung eingesetzt. Im Vergleich zum manuellen Fräsen bietet das CNC-Fräsen eine höhere Effizienz, größere Konsistenz und höhere Wiederholgenauigkeit.
In der realen Produktion wird die Leistung einer CNC-Fräsmaschine jedoch nicht allein durch Spindeldrehzahl oder Verfahrweg bestimmt. Sie hängt maßgeblich von der Qualität ihrer wichtigsten internen Komponenten ab – wie Maschinengestell und -bett, Spindel, Linearführungen, Kugelgewindetriebe, CNC-Steuerung und Werkzeugwechsler. Diese entscheidenden Teile beeinflussen direkt Steifigkeit, Schwingungsdämpfung, Positioniergenauigkeit, Oberflächengüte und Langzeitstabilität.
In diesem Artikel erklären wir die wichtigsten Komponenten eines CNC-Fräsmaschine und zeigen Sie, warum jedes einzelne Bauteil für die Bearbeitungsleistung und Produktivität unerlässlich ist.
Eine CNC-Fräsmaschine arbeitet als komplettes Bearbeitungssystem. Die CNC-Steuerung liest das Bearbeitungsprogramm ein und koordiniert anschließend die Spindelrotation und die Achsenbewegungen, um Material präzise und effizient abzutragen. Jedes Bearbeitungsergebnis – Genauigkeit, Oberflächengüte, Zykluszeit und Stabilität – resultiert aus dem optimalen Zusammenspiel der einzelnen Systemkomponenten.

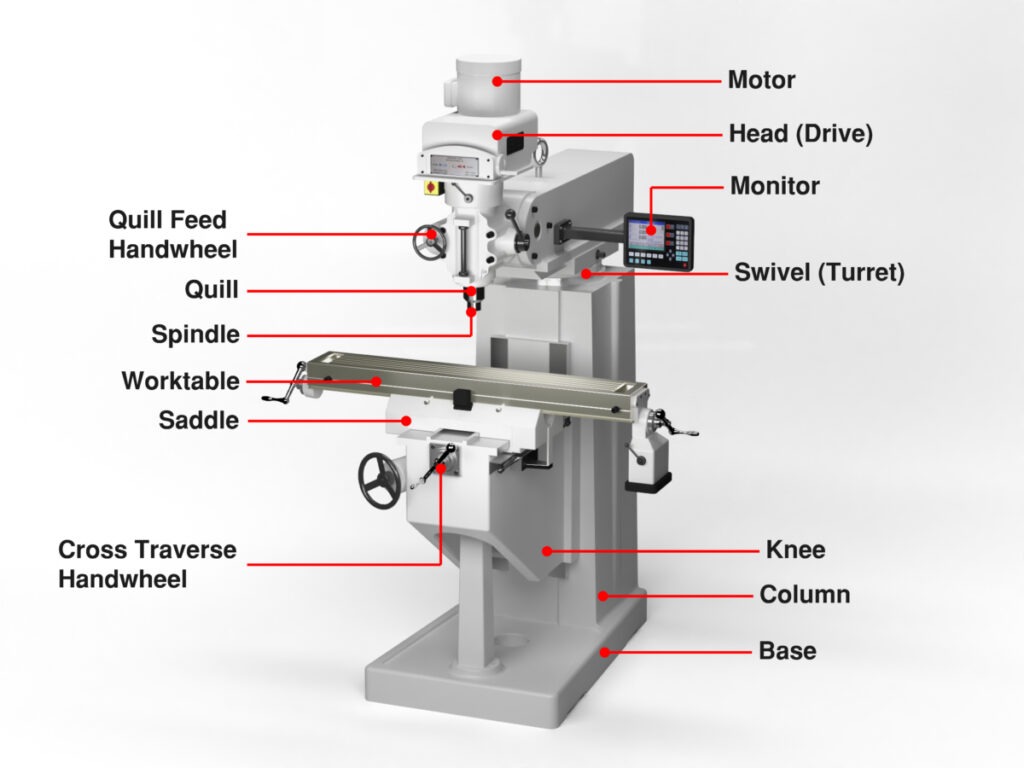

Aus einer übergeordneten Perspektive lässt sich die Struktur einer CNC-Fräsmaschine in mehrere Hauptfunktionsbereiche unterteilen:
Bewegungssystem
Dieses System steuert die Bewegung der X/Y/Z-Achsen. Es gewährleistet einen gleichmäßigen Lauf, eine stabile Vorschubgeschwindigkeit und eine präzise Positionierung während des Schneidvorgangs.
Spindelsystem
Die Spindel erzeugt die Schneidleistung, indem sie das Werkzeug mit kontrollierter Drehzahl und kontrolliertem Drehmoment dreht. Sie trägt direkt zur Schnittstabilität und Oberflächenqualität bei.
Steuerungssystem
Die CNC-Steuerung ist das „Gehirn“ der Maschine. Sie koordiniert die Bewegungsabläufe, die Bearbeitungslogik, die Werkzeugkorrekturen und die Prozesssteuerung, um gleichbleibende Ergebnisse zu gewährleisten.
Werkzeugsystem
Dies umfasst Werkzeugaufnahme, Werkzeuglagerung und Werkzeugwechselfunktionen. Es unterstützt die mehrstufige Bearbeitung und verbessert Automatisierung und Produktionseffizienz.
Kurz gesagt, trägt jedes einzelne Bauteil zur Gesamtleistung der Maschine bei. Sind diese Systeme optimal aufeinander abgestimmt, erzielt die CNC-Fräsmaschine eine höhere Genauigkeit, größere Stabilität und gesteigerte Produktivität.
Um besser zu verstehen, wie eine CNC-Fräsmaschine Präzision und Produktivität erzielt, lassen sich ihre Hauptkomponenten in vier Hauptkategorien einteilen. Jede Kategorie trägt auf unterschiedliche Weise zur Bearbeitungsleistung bei, und gemeinsam bestimmen sie die Gesamtstabilität, Genauigkeit und Effizienz der Maschine.
Die Strukturbauteile bilden die Grundlage der Maschine. Sie tragen die Schnittlast und gewährleisten die Steifigkeit bei der Schwerzerspanung.
Typische Bauteile sind:
Maschinenrahmen
Bett/Untergestell
Säule und bewegliche Struktur
Diese Bauteile beeinflussen hauptsächlich die Vibrationsdämpfung, die Steifigkeit und die Langzeitstabilität.
Diese Gruppe ist für die Achsenbewegung und Positionssteuerung verantwortlich. Sie beeinflusst direkt die Bearbeitungsgenauigkeit und Wiederholbarkeit.
Typische Antriebskomponenten sind:
Lineare Führungsbahnen
Kugelgewindetriebe
Servoantriebsgetriebe (zugehöriges System)
Diese Teile bestimmen im Wesentlichen die Gleichmäßigkeit des Vorschubs, die Positioniergenauigkeit und die Bewegungsstabilität.
Diese Komponenten stehen in direktem Zusammenhang mit dem Schneidprozess. Sie beeinflussen die Schneidleistung, die Bearbeitungseffizienz und das Werkzeugmanagement während der Produktion.
Typische Schneid- und Werkzeugteile sind:
Spindel
Werkzeughalterschnittstelle (zugehöriges System)
Automatischer Werkzeugwechsler (ATC)
Tool Magazin
Diese Kategorie beeinflusst hauptsächlich die Schneidleistung, die Werkzeugwechseleffizienz und die Produktivität.
Die Steuerungs- und Rückkopplungskomponenten gewährleisten einen präzisen und gleichmäßigen Maschinenlauf gemäß Programm. Sie sind unerlässlich für eine stabile Automatisierung und langfristige Zuverlässigkeit der Bearbeitung.
Typische Steuerungs- und Rückkopplungskomponenten sind:
CNC-Steuerung
Encoder und Rückkopplungssysteme (zugehöriges System)
Elektrisches Steuerungs- und Servosystem (zugehöriges System)
Diese Teile beeinflussen hauptsächlich die Bewegungskoordination, die Bearbeitungskonsistenz und die Zuverlässigkeit der Prozesssteuerung.
Maschinengestell und Maschinenbett bilden die Grundlage einer CNC-Fräsmaschine. Sie tragen alle wichtigen Baugruppen wie Spindelkopf, Arbeitstisch, Führungsbahnen und Antriebssystem. Während des Bearbeitungsprozesses wirken kontinuierlich Schnittkräfte auf die Konstruktion ein, daher sind Steifigkeit und Stabilität von entscheidender Bedeutung.
Ein hochwertiger Rahmen und ein hochwertiges Bett tragen dazu bei:
Aufrechterhaltung der strukturellen Steifigkeit unter hohen Schnittbelastungen
Vibrationen reduzieren und Rattern beim Fräsen minimieren
geometrische Genauigkeit über lange Bearbeitungszyklen hinweg stabil halten
Ist die Maschinenstruktur schwach, kann dies zu einer mangelhaften Oberflächengüte, instabiler Toleranzkontrolle und schnellerem Verschleiß an wichtigen beweglichen Bauteilen führen.
Die Spindel ist eines der wichtigsten Bauteile einer CNC-Fräsmaschine. Sie treibt die Rotation des Schneidwerkzeugs an und bestimmt direkt die Schnittstabilität und die Bearbeitungsfähigkeit.
Die Spindel beeinflusst die Bearbeitungsleistung durch:
Geschwindigkeit (unterstützt hocheffiziente Endbearbeitung)
Drehmoment (unterstützt schwere Schruppbearbeitung und das Schneiden harter Materialien)
Lagerqualität und thermische Stabilität (beeinflussen Genauigkeit und Lebensdauer)
Eine stabile Spindel trägt zu einer glatteren Oberflächenbeschaffenheit, besserer Maßgenauigkeit und längerer Werkzeugstandzeit bei – insbesondere bei Hochgeschwindigkeits- oder kontinuierlicher Produktion.
Linearführungen steuern die Bewegung der Maschinenachsen und gewährleisten einen gleichmäßigen und präzisen Lauf. Sie sind unerlässlich für eine stabile Positioniergenauigkeit und die Reduzierung von Bewegungsfehlern beim Schneiden.
Lineare Fahrwege tragen dazu bei:
gleichmäßige Achsenbewegung mit geringer Reibung
hohe Steifigkeit unter Last zur Unterstützung eines stabilen Fräsvorgangs
bessere Wiederholgenauigkeit bei der Serienbearbeitung
Wenn es den Führungsbahnen an Steifigkeit oder Präzision mangelt, kann die Maschine mit der Zeit Vibrationen, ungleichmäßige Vorschubbewegungen und eine abnehmende Genauigkeit aufweisen.

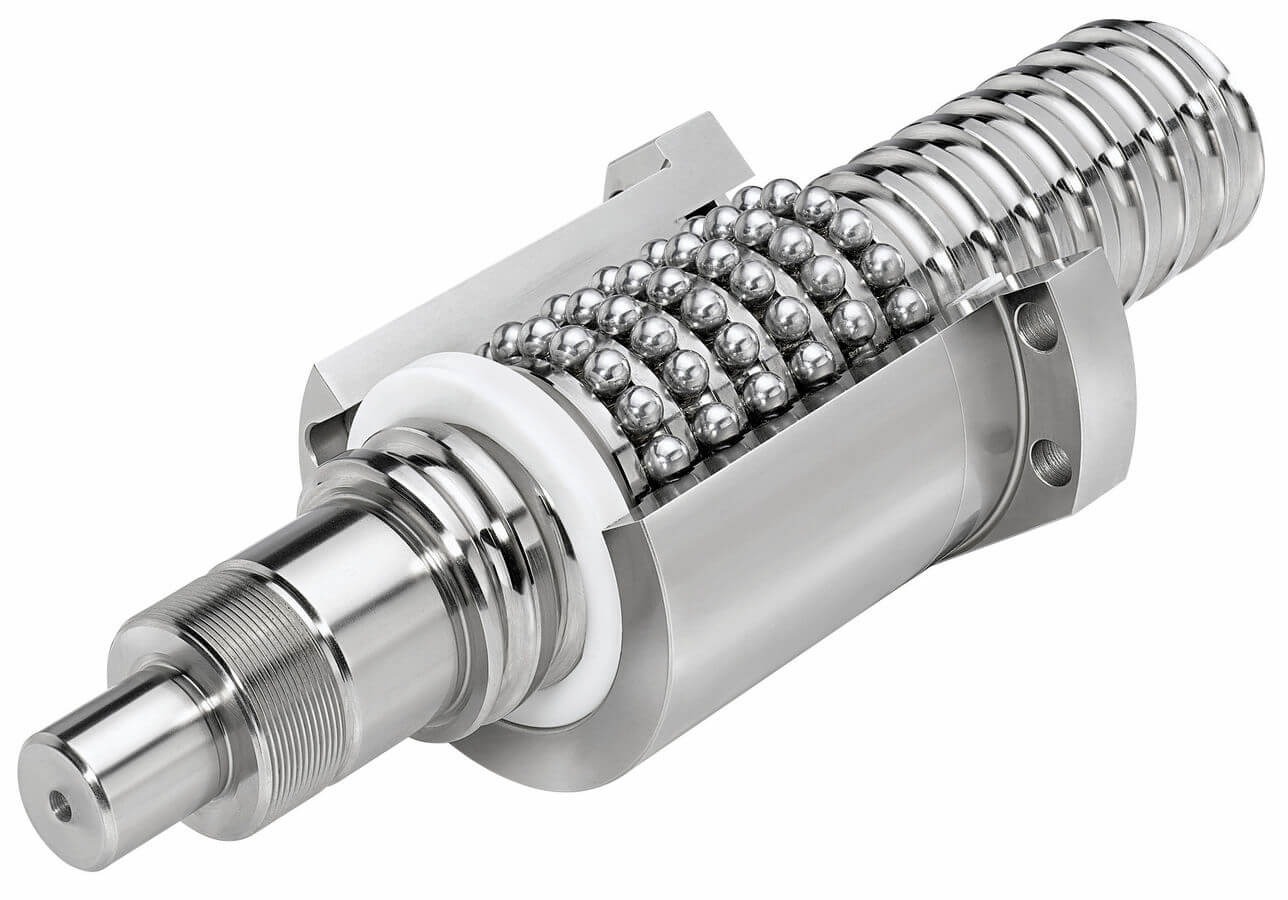

Kugelgewindetriebe wandeln die Drehung des Servomotors in eine präzise lineare Bewegung für den Achsenvorschub und die Positionierung um. Sie sind Schlüsselkomponenten, die Präzision, Wiederholgenauigkeit und langfristige Bearbeitungskonstanz beeinflussen.
Kugelgewindetriebe bieten hauptsächlich folgende Funktionen:
präzise Positionierung für jede Achsenbewegung
stabile Vorschubübertragung während des Schneidens
verbesserte Wiederholgenauigkeit für die Massenproduktion
Bei Verschleiß oder mangelnder Genauigkeit von Kugelgewindetrieben treten häufig Probleme wie Spiel, Maßabweichungen und eine verringerte Konturgenauigkeit auf – insbesondere bei detaillierten Fräs- und Bohrarbeiten.
Die CNC-Steuerung ist das „Gehirn“ der CNC-Fräsmaschine. Sie liest das Bearbeitungsprogramm und steuert alle Achsenbewegungen, Spindeloperationen und Werkzeugfunktionen koordiniert.
Eine CNC-Steuerung ist unerlässlich für:
Bewegungskoordination und Interpolationsgenauigkeit
Vorschubsteuerung bei der Bearbeitung komplexer Konturen
Prozessstabilität und Bearbeitungskonsistenz
unterstützende Automatisierungsfunktionen wie Werkzeugwechsel und Offsets
Selbst bei robusten mechanischen Bauteilen kann eine schwache Steuerung die Bearbeitungseffizienz verringern, die Bewegungsglätte einschränken oder Instabilitäten in Präzisionsbearbeitungsprozessen verursachen.
Ein automatischer Werkzeugwechsler (ATC) ist eine unverzichtbare Komponente für die moderne CNC-Fräsautomatisierung. Er ermöglicht einen schnellen Werkzeugwechsel ohne manuelle Bedienung und verbessert so die Produktivität bei der mehrstufigen Bearbeitung.
Die Flugsicherung hilft dabei:
Werkzeugwechselzeiten und Bedienerbelastung reduzieren
Unterstützung mehrerer Bearbeitungsvorgänge in einem Zyklus
Steigerung der Produktionseffizienz und -konsistenz
Ein zuverlässiges Werkzeugwechselsystem ist besonders wichtig für die Serienfertigung, da stabile und wiederholbare Werkzeugwechsel sich direkt auf die Maschinenverfügbarkeit und den Bearbeitungsablauf auswirken.
Das Werkzeugmagazin ist das Aufbewahrungssystem, das mehrere Werkzeuge aufnimmt und mit dem automatischen Werkzeugwechsler (ATC) zusammenarbeitet. Es ermöglicht der Maschine, Werkzeuge während der kontinuierlichen Bearbeitung effizient vorzubereiten und zu verwalten.
Ein Werkzeugmagazin unterstützt:
organisierte Werkzeugaufbewahrung für verschiedene Bearbeitungsschritte
Kontinuierliche Produktion ohne häufiges manuelles Nachladen der Werkzeuge.
schnellere Zykluszeit für Multitool-Teile
Wenn das Werkzeugmagazinsystem instabil ist, kann dies zu Fehlern bei der Werkzeugauswahl, Unterbrechungen beim Werkzeugwechsel oder einer verminderten Zuverlässigkeit der Automatisierung führen – was sich sowohl auf die Produktivität als auch auf die Maschinensicherheit auswirkt.
Eine CNC-Fräsmaschine wird nicht durch eine einzelne „beste“ Komponente definiert. Die tatsächliche Bearbeitungsleistung ergibt sich aus dem optimalen Zusammenspiel aller wichtigen Teile als Gesamtsystem. Jedes Teil hat seine eigene Funktion, doch für gleichbleibende Genauigkeit, hohe Effizienz und zuverlässige Produktion müssen sie perfekt aufeinander abgestimmt sein.
So arbeiten die wichtigsten Komponenten während der Bearbeitung zusammen:
Die CNC-Steuerung fungiert als Kommandozentrale. Sie liest das Programm und sendet Anweisungen zur Steuerung der Achsenbewegungen, der Spindeldrehzahl, des Vorschubs und der Werkzeugwechsel.
Die Kugelgewindetriebe und Linearführungen setzen die Befehle der Steuerung durch eine gleichmäßige und präzise Achsenbewegung um. Sie gewährleisten die korrekte Positionierung der Maschine und die Wiederholgenauigkeit beim kontinuierlichen Schneiden.
Das Maschinengestell und das Maschinenbett tragen die gesamte Konstruktion. Sie widerstehen den Schnittkräften, absorbieren Vibrationen und sorgen für eine stabile Geometrie, insbesondere bei schwerem Fräsen oder Langzeitbearbeitungen.
Die Spindel führt den eigentlichen Schneidvorgang aus. Sie muss eine stabile Drehzahl und ein stabiles Drehmoment bei gleichzeitiger Präzision gewährleisten, da dies die Oberflächengüte und die Bearbeitungskonsistenz direkt beeinflusst.
Das Werkzeugmagazin und das automatische Werkzeugwechselsystem (ATC) ermöglichen die Automatisierung. Sie speichern Werkzeuge und wechseln diese schnell, sodass eine Maschine mehrere Arbeitsgänge ohne manuelle Unterbrechung durchführen kann.
Kurz gesagt, die Leistung von CNC-Fräsmaschinen hängt von der Abstimmung zwischen mechanischer Steifigkeit, Bewegungsgenauigkeit, Spindelstabilität und Steuerungsautomatisierung ab. Eine Maschine erzielt ihre besten Ergebnisse nur dann, wenn diese entscheidenden Komponenten optimal aufeinander abgestimmt und als integriertes System ausgelegt sind.
Die wichtigsten Bauteile einer CNC-Fräsmaschine sind nicht nur die Basishardware – sie bestimmen unmittelbar die Leistungsfähigkeit der Maschine in der realen Produktion. Von der Toleranzkontrolle über die Zykluszeit bis hin zur Langzeitstabilität beeinflussen Qualität und Abstimmung dieser Komponenten jedes Bearbeitungsergebnis.
Die Bearbeitungsgenauigkeit hängt von der Fähigkeit der Maschine ab, korrekt, wiederholt und gleichmäßig zu positionieren und zu schneiden.
Der Maschinenrahmen und das Maschinenbett sorgen für Stabilität und verhindern so Verformungen während des Schneidvorgangs.
Linearführungen und Kugelgewindetriebe ermöglichen eine präzise Achsenbewegung und reduzieren Positionierungsfehler.
Die CNC-Steuerung gewährleistet eine präzise Bewegungskoordination und einen stabilen Bearbeitungsablauf.
Wenn eine dieser Komponenten schwach ist, kann die Maschine Schwierigkeiten haben, enge Toleranzen einzuhalten, insbesondere beim Hochpräzisionsfräsen oder bei der Bearbeitung mit langen Zyklen.
Die Oberflächenqualität wird nicht nur durch die Schneidwerkzeuge beeinflusst, sondern hängt auch stark von der Maschinenstabilität ab.
Eine stabile Spindel reduziert Vibrationen und sorgt für einen reibungslosen Schnitt.
Hochwertige Führungsschienen ermöglichen eine gleichmäßige Vorschubbewegung ohne Rütteln oder Klemmen.
Eine starre Maschinenkonstruktion trägt zur Unterdrückung von Vibrationen bei und verbessert so die Oberflächenqualität.
Wenn diese Teile gut zusammenarbeiten, kann die Maschine sauberere Oberflächen mit weniger Werkzeugspuren erzeugen.
In realen Werkstätten ist Zuverlässigkeit oft wichtiger als Höchstgeschwindigkeit. Eine CNC-Fräsmaschine muss nicht nur am ersten Tag, sondern auch nach längerem Betrieb stabil bleiben.
Stabile Bauteile reduzieren das Risiko langfristiger Fehlausrichtungen.
Langlebige Kugelgewindetriebe und Führungsbahnen gewährleisten eine längere Genauigkeit bei geringerem Verschleiß.
Ein zuverlässiges Steuerungssystem verbessert die Stabilität und reduziert unerwartete Fehler.
Stabile Werkzeugwechsler- und Werkzeugmagazinsysteme verringern die Wahrscheinlichkeit von Werkzeugwechselfehlern.
Eine höhere Bauteilqualität bedeutet in der Regel weniger Ausfälle und eine längere Lebensdauer der Maschine.
Höhere Produktivität bedeutet nicht nur schnellere Vorschubgeschwindigkeiten, sondern auch einen effizienten Maschinenbetrieb mit weniger Ausfallzeiten.
Eine zuverlässige Spindel unterstützt höhere Schnittleistung und stabile Performance.
Der automatische Werkzeugwechsler (ATC) mit Werkzeugmagazin reduziert den manuellen Aufwand und verkürzt die Zykluszeit.
Präzise bewegliche Teile reduzieren Nacharbeit, Ausschussquote und Prüfaufwand.
Stabile Maschinensysteme ermöglichen die kontinuierliche, unbemannte oder halbautomatische Bearbeitung.
Kurz gesagt: Hochwertige, wichtige Bauteile tragen dazu bei, die Maschinenverfügbarkeit zu verbessern, die Bearbeitungszyklen zu verkürzen und eine gleichmäßigere Leistung pro Schicht zu erzielen.
Was sind die wichtigsten Teile einer CNC-Fräsmaschine?
Zu den wichtigsten Bauteilen gehören Maschinenrahmen und -bett, Spindel, Linearführungen, Kugelgewindetriebe, CNC-Steuerung, automatischer Werkzeugwechsler und Werkzeugmagazin. Diese bestimmen Steifigkeit, Präzision, Automatisierungsgrad und die gesamte Bearbeitungsleistung.
Welche Komponenten beeinflussen die Bearbeitungsgenauigkeit am stärksten?
Die Genauigkeit hängt maßgeblich von der strukturellen Steifigkeit, der Präzision der Führungsbahnen und Kugelgewindetriebe sowie der Leistungsfähigkeit der Steuerung mit Rückkopplungssystemen ab. Hochwertige Bauteile gewährleisten enge Toleranzen und reproduzierbare Ergebnisse.
Kann die Leistung einer Maschine durch den Austausch bestimmter Teile verbessert werden?
Ja. Verbesserungen wie hochpräzise Kugelgewindetriebe, eine optimierte Spindel, eine moderne CNC-Steuerung oder ein verbesserter automatischer Werkzeugwechsler können die Genauigkeit, die Oberflächengüte und den Automatisierungsgrad steigern. Die Leistungssteigerung hängt von der Gesamtkonstruktion und der strukturellen Unterstützung der Maschine ab.
Welches Bauteil hat den größten Einfluss auf die Oberflächenbeschaffenheit?
Die Oberflächengüte wird maßgeblich von der Spindelstabilität, den Linearführungen, den Kugelgewindetrieben und der Rahmensteifigkeit beeinflusst. Eine stabile Spindel und eine gleichmäßige Achsenbewegung reduzieren Rattermarken und verbessern die Oberflächenqualität.
Wie wirkt sich der Werkzeugwechsler und das Werkzeugmagazin auf die Produktivität aus?
Ein zuverlässiger automatischer Werkzeugwechsler und ein Werkzeugmagazin ermöglichen schnelle, automatisierte Werkzeugwechsel und somit die mehrstufige Bearbeitung ohne manuelle Eingriffe. Dies reduziert die Zykluszeit, erhöht die Produktionseffizienz und minimiert die Abhängigkeit vom Bediener.
Sollte ich die Komponenten beim Vergleich von CNC-Maschinenmarken berücksichtigen?
Absolut. Der Vergleich von Spezifikationen wie Verfahrweg oder Spindeldrehzahl reicht nicht aus. Die Bewertung der Qualität der Schlüsselkomponenten und ihrer Integration – Rahmen, Spindel, Führungsbahnen, Kugelgewindetriebe, Steuerung und Werkzeugwechsler – liefert ein klareres Bild der tatsächlichen Bearbeitungsleistung und Zuverlässigkeit.
