Fortschrittliche Faktoren zur Verbesserung der Genauigkeit von CNC-Maschinen

In der modernen Fertigungsindustrie ist hohe Genauigkeit für eine effektive Produktion unerlässlich. CNC-MaschinenDiese Branchen, wie beispielsweise die Luft- und Raumfahrt, die Automobilindustrie und die Elektronikindustrie, unterliegen sehr strengen Vorgaben, und die Verbesserung der CNC-Genauigkeit ist eine der anspruchsvollsten Prioritäten.

Mit optimal abgestimmten Werkzeugen, fortschrittlicher Software und geschulten Bedienern können Werkstätten beeindruckende Präzision erzielen, ohne neue Maschinen anschaffen zu müssen. Die Verbesserung der CNC-Maschinengenauigkeit erfordert das Verständnis jedes einzelnen Faktors, der sich von Hersteller zu Hersteller unterscheiden kann, um das beste Produktionsergebnis zu erzielen.

Darüber hinaus werden Anpassungsmaßnahmen ergriffen, um die Leistung zu verbessern und sicherzustellen, dass auch kleinste Abweichungen minimiert werden, um optimale Produktionsergebnisse zu erzielen.

Was versteht man unter der Genauigkeit einer CNC-Maschine?

Die Genauigkeit einer CNC-Maschine bezieht sich auf die Fertigung von Teilen gemäß präziser Designvorgaben. Sie umfasst auch die Überprüfung der Übereinstimmung der Endproduktabmessungen mit den programmierten Werten. Werkzeugwegpräzision, Wiederholgenauigkeit und Positioniergenauigkeit sind die verschiedenen Parameter, die die Genauigkeit beeinflussen.

Eine hohe CNC-Genauigkeit führt zu geringerem Materialverbrauch, kürzeren Produktionszyklen und gleichbleibender Qualität bei Serienfertigung. Selbst kleinste Ungenauigkeiten können zu fehlerhaften Teilen führen, was Nacharbeit oder Ausschuss zur Folge hat. All dies, in direktem Zusammenhang mit Rentabilität und Produktionseffizienz, erfordert daher Maßnahmen zur Verbesserung der CNC-Maschinengenauigkeit.

Prozess zur Verbesserung der Genauigkeit von CNC-Maschinen

Kalibrierung und Maschineneinrichtung

Die Kalibrierung bildet die Grundlage für die Verbesserung der Genauigkeit von CNC-Maschinen. Eine korrekte Kalibrierung ist unerlässlich. Die korrekte Initialisierung der gesamten Maschine ist wichtig, da durch eine regelmäßige Kalibrierung sichergestellt wird, dass sich alle Maschinenachsen exakt wie vorgesehen bewegen. Dadurch werden Positionierungsfehler minimiert. Die Maschinen werden auf Ausrichtung, mechanischen Verschleiß und Spiel geprüft.

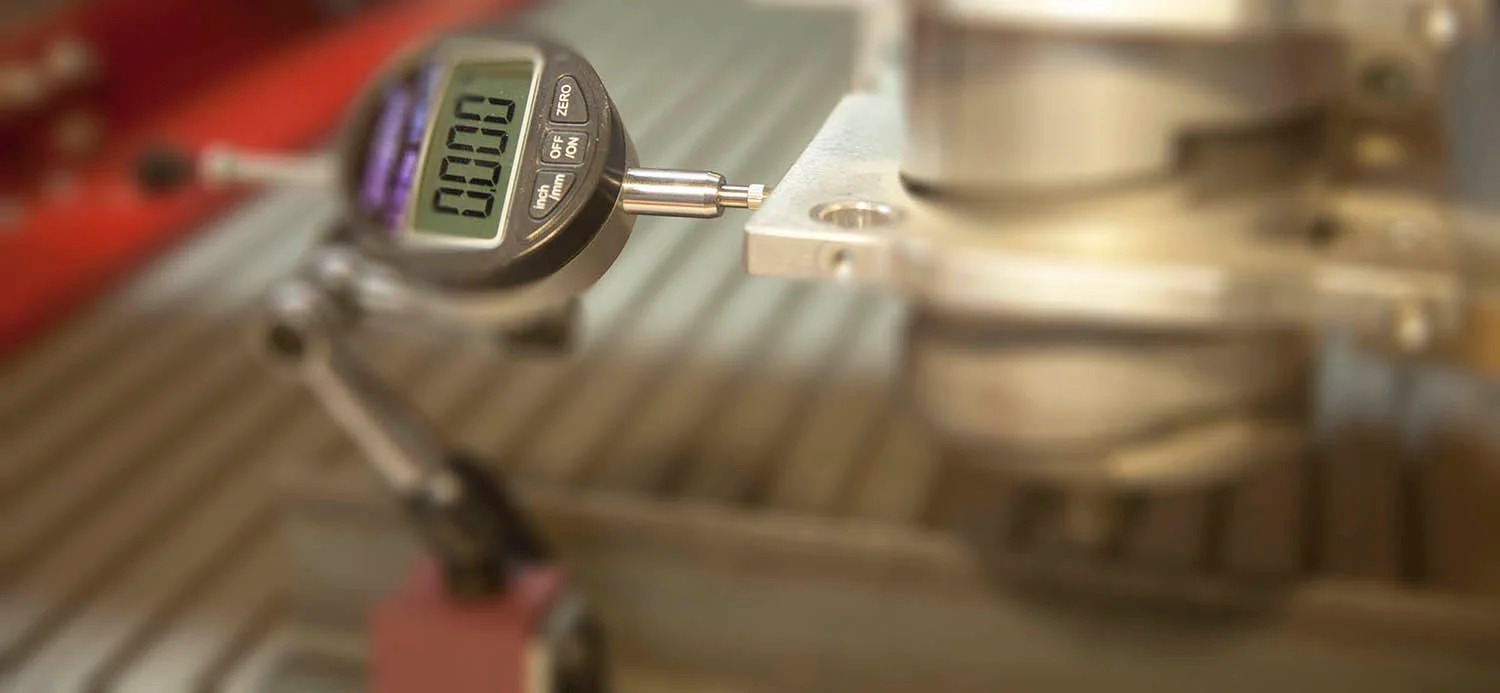

Laserkalibrierungssysteme ermöglichen eine hochpräzise Achsenprüfung, während Kugelstabprüfungen geometrische Fehler aufdecken. Achten Sie außerdem auf die korrekte Ausrichtung von Spindel, Führungsbahnen und Antriebsmechanismen. Andernfalls treten vorzeitige Maßungenauigkeiten auf. Die sorgfältige Wartung im Rahmen der Kalibrierungsprüfungen verbessert die Langzeitstabilität und Zuverlässigkeit.

Werkzeugauswahl und -wartung

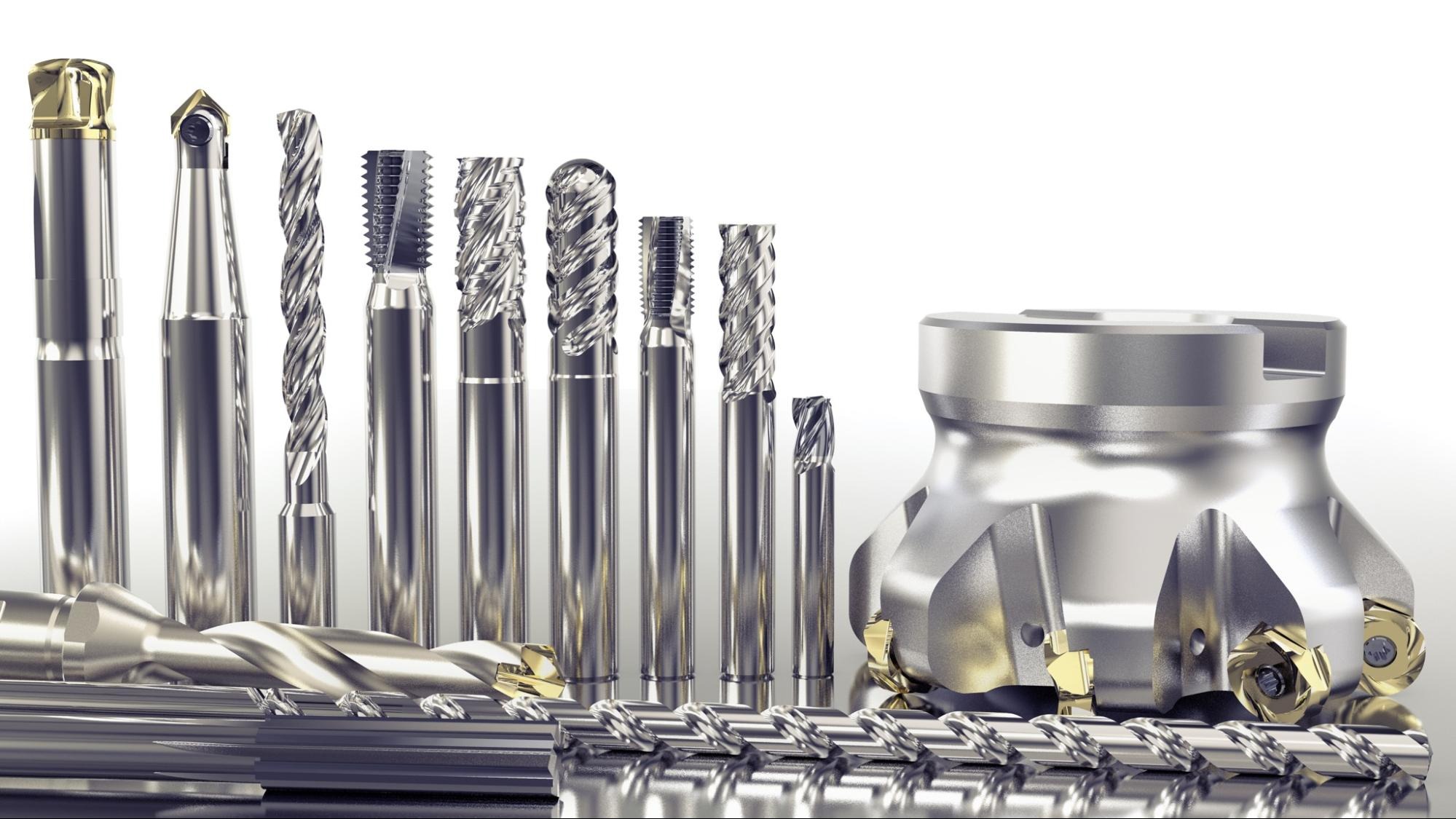

Die Präzision und Oberflächengüte der CNC-Bearbeitung hängen maßgeblich von den verwendeten Schneidwerkzeugen ab. Die Wahl des richtigen Schnittverfahrens, der Materialhärte, der Geometrie und der Beschichtung – idealerweise auch der Beschichtung – gewährleistet optimale Schnittergebnisse. Hochwertige Hartmetallbeschichtungen bieten eine längere Lebensdauer und überlegene Hitzebeständigkeit. Beispielsweise können auch TiN- oder TiAlN-Beschichtungen eine längere Lebensdauer aufweisen.

Darüber hinaus ist die regelmäßige Inspektion und der Austausch verschlissener oder beschädigter Werkzeuge unerlässlich. Stumpfe Werkzeuge beeinträchtigen nicht nur die Präzision eines Werkstücks, sondern erhöhen auch Wärmeentwicklung und Vibrationen. Sie können zu Verformungen der Werkstücke führen. Um eine gleichbleibende Bearbeitungsgenauigkeit zu gewährleisten, ist eine regelmäßige Wartung der verwendeten Werkzeuge wichtig.

Optimierung der Schnittparameter

Gleichzeitig ist der Werkzeugvorschub über der Spindeldrehzahl unregelmäßig hoch. Beides ist naturgemäß ungeeignet für die Messung der Schnitttiefe. Dies führt zu Werkzeugdurchbiegung bzw. -schwingungen und somit zu unpräzisen Werkstücken. Die konservativen Einstellungen verringern die Produktivität.

Mit diesen Parametern lässt sich beispielsweise der optimale Punkt erreichen, der nur durch Versuchsläufe gefunden werden kann. Lernen durch Ausprobieren, gestützt auf Daten. Dies verbessert sowohl Präzision als auch Effizienz. Die beweglichen Teile werden so positioniert, dass reibungslosere Bearbeitungsvorgänge und eine längere Werkzeugstandzeit ermöglicht werden. Die Maßabweichung wird reduziert – allesamt entscheidende Faktoren für die präzise Bearbeitung in großem Maßstab.

Software- und Steuerungssystemoptimierung

Tatsächlich spielen Software und Steuerungssysteme eine entscheidende Rolle für die Genauigkeit moderner CNC-Systeme. Moderne CNC-Systeme verfügen über integrierte Kompensationsalgorithmen, die Wärmeausdehnung, Spiel und Achsenabweichungen ausgleichen. Aktualisierte Softwareversionen ermöglichen es den Bedienern, die verbesserten Funktionen zur Fehlerkompensation zu nutzen.

Die Echtzeit-Datenerfassung dieser Steuerungssysteme lässt sich zudem adaptiv an die aktuellen Schnittbedingungen anpassen. Es wird ausreichend Zeit in eine optimale Konfiguration der CNC-Software investiert. Dadurch werden gleichmäßigere Werkzeugwege erzielt, die mechanische Belastung reduziert und die Teilekonsistenz deutlich erhöht.

Umweltfaktoren, die die Genauigkeit beeinflussen

Die Umgebung beeinflusst die Leistung von CNC-Maschinen erheblich. Temperaturschwankungen, Luftfeuchtigkeit und Vibrationen können Maßabweichungen und Ausrichtungsfehler verursachen. Die Maschinen sollten in klimatisierten Räumen mit stabiler Temperatur, typischerweise um 20 °C, aufgestellt werden.

Bereits geringfügige Temperaturschwankungen können die Ausdehnung und Kontraktion von Bauteilen verändern und somit die Genauigkeit beeinträchtigen. Eine adäquate Schwingungsdämpfung, Luftfilterung und Staubabsaugung tragen ebenfalls zur Aufrechterhaltung einer hohen Genauigkeit bei. Durch die Kontrolle der Umgebungsbedingungen schützen Hersteller ihre CNC-Maschinen vor äußeren Einflüssen, die deren Effektivität und Genauigkeit mindern könnten.

Bedienerkenntnisse und Schulung

Die Fähigkeiten der Maschinenbediener haben direkten Einfluss auf die Genauigkeit der Ergebnisse. Geschulte Bediener können übermäßige Vibrationen, Geräusche oder Werkzeugverschleiß frühzeitig erkennen, bevor diese zu einem Problem werden. Durch kontinuierliche Weiterbildung bleiben die Bediener hinsichtlich CNC-Programmierung, Kalibrierungsmethoden und geltenden Sicherheitsstandards auf dem neuesten Stand.

Bediener, die die Optimierung von G-Code, Werkzeugwegstrategie und Maschinenverhalten verstehen, können jedoch Anpassungen vornehmen und sich so kontinuierlich auf die Fehlervermeidung konzentrieren. Fachkundiges menschliches Eingreifen ist nach wie vor einer der wichtigsten Faktoren für die gleichbleibende Maschinengenauigkeit über mehrere Produktionschargen hinweg.

Messung und Qualitätsprüfung

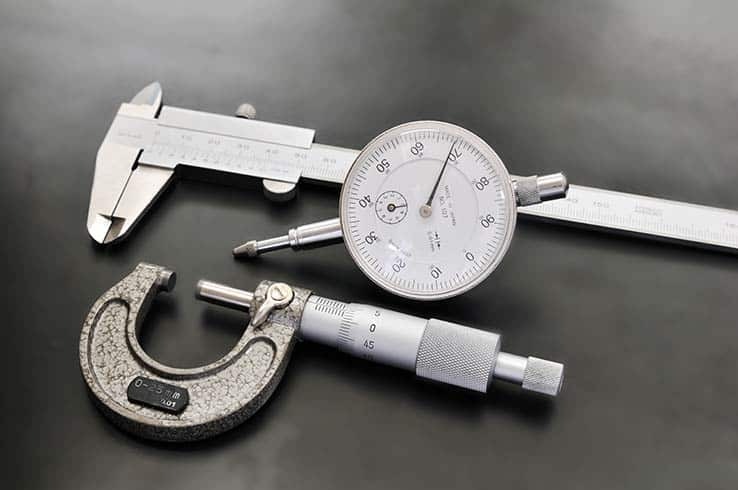

Messung und Genauigkeitsprüfung sind die Schlüsselfaktoren zur Verbesserung der Genauigkeit von CNC-Maschinen. Die Endprodukte müssen mithilfe von Präzisionsmessgeräten, wie z. B. Koordinatenmessgeräten (KMG), Laserinterferometern und Mikrometern, mit der vorgegebenen Konstruktion übereinstimmen.

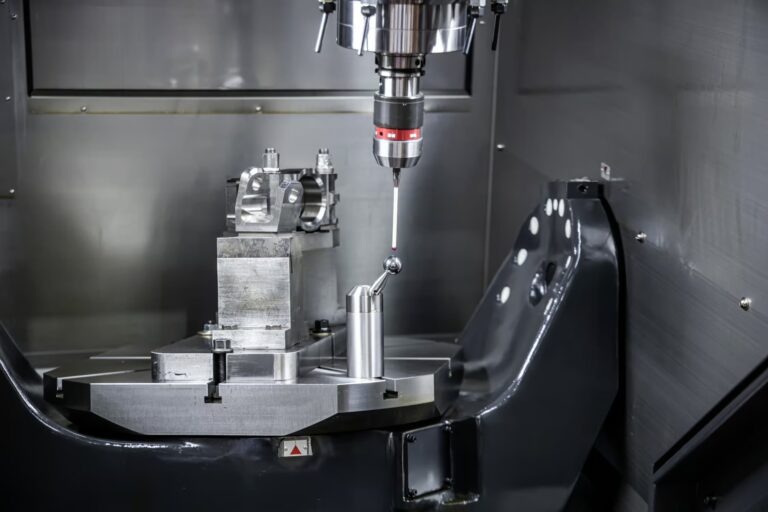

Prüftechniken wie tastebasierte Messsysteme ermöglichen die Online-Fehlererkennung und reduzieren so den Nachbearbeitungsaufwand. Die nachfolgende statistische Prozesskontrolle (SPC) hilft, Abweichungen zu verfolgen und die Wiederholgenauigkeit sicherzustellen. Diese Qualitätssicherungsmechanismen liefern wertvolles Feedback für die Maschinenkalibrierung und die Optimierung der Prozessparameter hin zu höherer Genauigkeit.

Integration von Automatisierung und intelligenter Technologie

Die Integration von Automatisierung und intelligenten Technologien hat die Präzision von CNC-Maschinen grundlegend verändert. Moderne Maschinen, ausgestattet mit KI-gestützten Sensoren und IoT-Systemen, überwachen heutzutage kontinuierlich Parameter wie Werkzeugverschleiß, Spindelbelastung und Temperaturänderungen in Echtzeit. Diese Parameteranpassung erfolgt automatisch und gewährleistet so höchste Genauigkeit und macht menschliche Eingriffe überflüssig.

Maschinelle Lernalgorithmen können prognosebasierte Wartungsanforderungen erfüllen und so den reibungslosen Betrieb dieser Maschine gewährleisten. Dies reduziert Ausfallzeiten und erhöht die Präzision. Intelligente Fertigungstechnologien nutzen datengestützte Erkenntnisse, um die Leistung kontinuierlich zu verbessern und synthetische Fehler zu minimieren.

Wie Automatisierung und KI-gestützte Überwachung die CNC-Leistung verbessern

Die Automatisierung, integriert mit KI-Überwachung, hängt von der Funktionsweise von CNC-Maschinen ab. Durch prädiktive Analysen werden Systeme und der Zeitpunkt des Auftretens von Fehlern optimiert. Korrekturmaßnahmen werden aktiviert, bevor Fehler überhaupt entstehen. Die Echtzeitüberwachung gewährleistet die Genauigkeit jeder Bewegung. KI-Algorithmen lernen aus vorherigen Durchläufen, um die Leistung zukünftig zu verbessern.

Diese automatisierten Kalibrierungsroutinen gewährleisten jederzeit die Positioniergenauigkeit. Die digitalen Zwillinge bilden Produktionsläufe ab und ermöglichen so eine fehlerfreie Einrichtung. Dies geht weit über eine verbesserte Ausgabepräzision hinaus und führt zu effizienteren Arbeitsabläufen mit qualitativ hochwertigeren Produkten und weniger Ausschuss.

Häufige Genauigkeitsprobleme und deren Behebung

CNC-Maschinen haben mit zahlreichen Genauigkeitsproblemen zu kämpfen, die sich später negativ auf die Produktivität auswirken. Zu den typischen Problemen zählen Umkehrspiel, Werkzeugdurchbiegung, thermische Verformung, Spindelrundlauf und Achsenfehlausrichtung in verschiedenen Formen.

Eine ungeeignete Werkzeugeinstellung führt zu Fehlausrichtungen. Umgekehrt können Hinterschnittparameter oder ein überhängendes Werkzeug zu Werkzeugdurchbiegungen führen. Thermische Drift beeinflusst die Maschinengeometrie hauptsächlich bei längeren Bearbeitungsläufen.

Zur Fehlerbehebung müssen die Bediener regelmäßig Kalibrierungen durchführen. Dazu gehören die Überprüfung der Ausrichtung, das Festziehen mechanischer Teile und die Überwachung der Maschinentemperatur. Der Einsatz von Diagnosegeräten wie Laserinterferometern und Schwingungsanalysatoren hilft, die Ursachen dieser Probleme zu ermitteln.

Nennen Sie typische Genauigkeitsprobleme bei CNC-Maschinen und praktische Lösungen

Achsenfehlausrichtung:

Um Fehler zu erkennen und anschließend die Führungen oder Maschinenbetten neu auszurichten, sollte eine Ballbar-Prüfung durchgeführt werden.

Gegenreaktion:

Stellen Sie die Spielkompensation im Steuerungssystem ein oder tauschen Sie die Kugelgewindetriebe aus. Anschließend könnten die Muttern verschlissen sein.

Werkzeugablenkung:

Verringern Sie das Überstehen des Werkzeugs, erhöhen Sie dessen Steifigkeit und optimieren Sie die Schnittparameter, beispielsweise Vorschubgeschwindigkeit und Schnitttiefe.

Wärmeausdehnung:

Sorgen Sie für temperaturkontrollierte Umgebungen und aktivieren Sie eine Software zur Wärmekompensation, um einer thermischen Ausdehnung entgegenzuwirken.

Spindelrundlauf:

Die Lager der Spindel prüfen und gegebenenfalls ersetzen, die Spindelbaugruppe auswuchten und die Dichtsitze der Werkzeughalter überprüfen.

Mangelhafte Oberflächenbeschaffenheit:

Vorschub- und Drehzahleinstellungen anpassen; scharfe Werkzeuge mit geeigneter Geometrie verwenden; und ausreichend Kühlschmierstoff auftragen.

Inkonsistente Abmessungen:

Regelmäßige Neukalibrierung der Maschine, Überprüfung der Spannstabilität des Werkstücks und Überprüfung der Vorrichtungsgenauigkeit.

Vibration und Rattern:

Eine stabile Vorrichtung, die Einstellung der Spindeldrehzahl sowie die Überprüfung auf ungleichmäßigen Werkzeugverschleiß oder Unwucht sind gewährleistet.

Reglerverzögerung oder Servofehler:

Aktualisierung der CNC-Software, Feinabstimmung der Servoparameter und Überprüfung der Stabilität der elektrischen Verbindungen.

Vorteile der Verbesserung der CNC-Maschinengenauigkeit

• Verbesserte Produktqualität:
Durch die verbesserte Genauigkeit wird jede einzelne Komponente so gefertigt, dass enge Toleranzen eingehalten werden, was zu qualitativ hochwertigen Endprodukten führt.

• Reduzierter Materialabfall:
Präzise Bearbeitung minimiert Fehler und Ausschuss, was zu geringeren Rohmaterialkosten führt.

• Niedrigere Produktionskosten:
Minimale Nacharbeiten und höhere Effizienz führen im Laufe der Zeit zu erheblichen Kosteneinsparungen.

• Verlängerte Werkzeug- und Maschinenlebensdauer:
Durch präzises Schneiden wird eine Reduzierung unnötiger Belastungen erreicht, was die Lebensdauer von Werkzeugen und Bauteilen erhöht.

• Gesteigerte Produktivität:
Weniger Fehler, eine optimale Arbeitsgeschwindigkeit und ein insgesamt höherer Output gleichen die Steigerung der Produktivität aus.

• Bessere Wiederholgenauigkeit:
Die gleiche Präzision führt bei verschiedenen Produktionsläufen zu identischen Ergebnissen.

• Verbesserte Kundenzufriedenheit:
Präzise und zuverlässige Teile schaffen Kundenvertrauen, was letztendlich zu langfristigen Geschäftsbeziehungen führt.

• Wettbewerbsvorteil:
Erst durch die maschinelle Bearbeitung können die Hersteller die strengen Standards der Branche erfüllen und ihre Konkurrenten übertreffen.

• Höhere Kapitalrendite (ROI):
Die Reduzierung von Ausfallzeiten, die Steigerung des Durchsatzes und der Rentabilität sind Vorteile einer verbesserten Präzision.

Partnerschaft mit CNCYANGSEN für Präzisionslösungen

CNCYANGSEN ist Experte für präzise CNC-Lösungen, die die Genauigkeit und Effizienz von Maschinen steigern. Die gefertigten CNC-Maschinen zeichnen sich durch modernste Steuerungssysteme, stabile Konstruktionen und intelligente Automatisierungstechnologien aus.

Setzen Sie auf CNCYANGSEN für höchste Bearbeitungsgenauigkeit, Zuverlässigkeit und Produktivität. Kontaktieren Sie uns jetzt für weitere Informationen zu unserem umfassenden Angebot an Präzisionsbearbeitungslösungen.

Abschluss

Die Verbesserung der Genauigkeit von CNC-Maschinen ist ein kontinuierlicher Prozess. Er vereint mechanische Präzision mit intelligenter Software und qualifizierter Bedienung. Durch Kalibrierung, Werkzeugwartung und Umgebungssteuerung erzielen solche Hersteller hervorragende Ergebnisse.

Die fortschreitende technologische Entwicklung wird automatisierte, KI-basierte Optimierungsmethoden neu definieren und dabei die Genauigkeit gewährleisten. Investitionen in solche Verbesserungen werden zu konsistenteren und produktiveren Ergebnissen führen und langfristige Wettbewerbsvorteile sichern.
