5-Achs-CNC-Maschinen Sie sind in der Lage, komplexere und anspruchsvollere Bearbeitungsvorgänge als herkömmliche 3-Achs-Maschinen durchzuführen und eignen sich daher ideal zur Verbesserung der Präzisionsbearbeitung. Zu den Vorteilen von 5-Achs-CNC-Maschinen zählen größere Flexibilität und Vielseitigkeit, höhere Genauigkeit und Qualität, gesteigerte Effizienz und Produktivität sowie reduzierte Rüstzeiten und -kosten.
Die Präzisionsbearbeitung spielt eine entscheidende Rolle in der modernen Fertigung, insbesondere in Branchen, in denen komplexe Geometrien, enge Toleranzen und eine hohe Oberflächenqualität unerlässlich sind.
Herkömmliche 3-Achs-CNC-Maschinen haben oft Schwierigkeiten, diese Anforderungen effizient zu erfüllen, da mehrere Aufspannungen erforderlich sind, die die Bearbeitungszeit verlängern und zu Positionierungsfehlern führen.
Aus diesem Grund hat sich die 5-Achs-CNC-Bearbeitung als bevorzugte Lösung für die Präzisionsfertigung etabliert. Durch die Möglichkeit simultaner Mehrachsenbewegungen bieten 5-Achs-CNC-Maschinen höhere Genauigkeit, größere Flexibilität und gesteigerte Produktivität – und sind damit ideal für anspruchsvolle Bearbeitungsanwendungen.

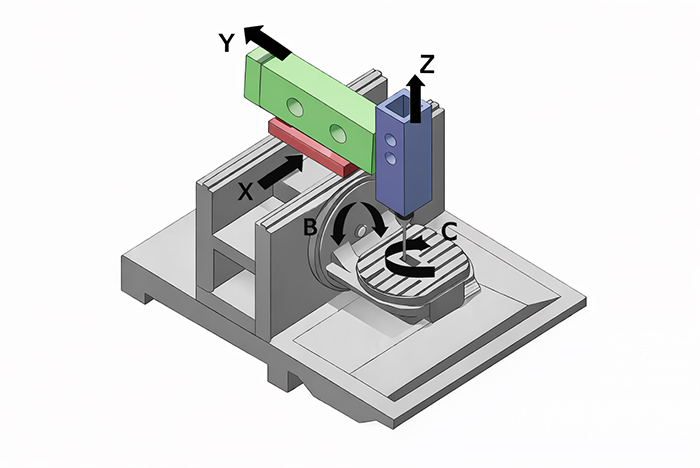

Eine 5-Achs-CNC-Maschine ermöglicht es, das Schneidwerkzeug oder Werkstück gleichzeitig entlang fünf verschiedener Achsen zu bewegen – drei linearen Achsen (X, Y, Z) und zwei Drehachsen.
Im Gegensatz zur herkömmlichen 3-Achs-Bearbeitung, die mehrere Umpositionierungsschritte erfordert, ermöglicht die 5-Achs-Bearbeitung die Bearbeitung mehrerer Oberflächen in einer einzigen Aufspannung.
Diese Fähigkeit reduziert Rüstfehler erheblich und verbessert die Maßgenauigkeit, wodurch 5-Achs-CNC-Maschinen besonders für die Präzisionsbearbeitung komplexer Teile geeignet sind.
Die Präzisionsbearbeitung spielt eine entscheidende Rolle in der modernen Fertigung und im Maschinenbau. Dabei werden computergesteuerte Maschinen eingesetzt, um Materialien mit hoher Genauigkeit und Konsistenz zu formen und zu schneiden, oft mit Toleranzen von nur wenigen Mikrometern.
Einer der Hauptvorteile der Präzisionsbearbeitung liegt darin, dass sie die Herstellung komplexer und filigraner Teile ermöglicht, deren Fertigung mit herkömmlichen Methoden schwierig oder unmöglich wäre. Dies ist besonders wichtig in Branchen wie der Luft- und Raumfahrt, der Verteidigungsindustrie und der Medizin, wo die Leistungsfähigkeit und Zuverlässigkeit von Bauteilen über Leben und Tod entscheiden können.
Präzisionsbearbeitung trägt außerdem zur Verbesserung der Qualität und Konsistenz der Endprodukte bei. Durch den Einsatz computergesteuerter Maschinen können Hersteller sicherstellen, dass jedes Teil nach denselben Spezifikationen gefertigt wird, wodurch das Risiko von Fehlern minimiert wird. Dies ist besonders wichtig in Branchen wie der Automobil- und Elektronikindustrie, wo selbst geringfügige Abweichungen der Teileabmessungen erhebliche Probleme verursachen können.
5-Achs-CNC-Maschinen sind in der Lage, komplexere und anspruchsvollere Bearbeitungsvorgänge durchzuführen als herkömmliche 3-Achs-Maschinen und eignen sich daher ideal zur Verbesserung der Präzisionsbearbeitung. Im Folgenden werden einige Möglichkeiten aufgezeigt, wie 5-Achs-CNC-Maschinen die Präzisionsbearbeitung verbessern:
Größere Flexibilität und Vielseitigkeit
Verbesserte Genauigkeit und Qualität
Verbesserte Effizienz und Produktivität
Reduzierte Einrichtungszeit und Kosten
Im Vergleich zu herkömmlichen 3-Achs-Maschinen bieten 5-Achs-CNC-Maschinen ein deutlich höheres Maß an Flexibilität und Vielfalt. Dies ist einer der Hauptvorteile ihres Einsatzes in der Präzisionsfertigung. Mehr Anpassungsfähigkeit und Vielfalt lassen sich durch den Einsatz von 5-Achs-CNC-Maschinen auf folgende Weise erreichen:
5-Achs-CNC-Maschinen ermöglichen die Fertigung großer und komplexer Formen mit höherer Präzision und einfacherer Handhabung, da sich das Schneidwerkzeug entlang fünf Achsen bewegen kann. Dies ist beispielsweise in der Luft- und Raumfahrt sowie der Medizintechnik, wo höchste Genauigkeit unerlässlich ist, von entscheidender Bedeutung.
Bereiche eines Bauteils, die mit einer 3-Achs-Maschine nicht bearbeitet werden können, lassen sich mit einer 5-Achs-Maschine bearbeiten. Um unzugängliche Stellen mit höherer Präzision und Genauigkeit zu fräsen, kann das Schneidwerkzeug bei 5-Achs-Maschinen geneigt und gedreht werden.
Da 5-Achs-CNC-Maschinen anpassungsfähiger und vielseitiger sind, können sie eine größere Materialvielfalt bearbeiten als ihre 3-Achs-Pendants. Metalle, Polymere, Verbundwerkstoffe und Präzisionskeramiken unterschiedlicher Dichte und Härte gehören zu ihren Bearbeitungsmöglichkeiten.
5-Achs-CNC-Maschinen können mehrere Bearbeitungsvorgänge in einer einzigen Aufspannung durchführen. Dadurch wird der Bedarf an manueller Arbeit reduziert und die Gesamteffizienz gesteigert. Dies kann zu kürzeren Produktionszeiten, geringeren Kosten und qualitativ hochwertigeren Teilen führen.
Bei der Präzisionsbearbeitung bietet der Einsatz einer 5-Achs-CNC-Maschine eine Reihe entscheidender Vorteile. Einer der wichtigsten ist die verbesserte Genauigkeit und Qualität. Im Folgenden werden einige Möglichkeiten aufgezeigt, wie 5-Achs-CNC-Maschinen zu höherer Präzision und Qualität beitragen:
5-Achs-CNC-Maschinen können das Schneidwerkzeug in mehr Winkeln und Ausrichtungen positionieren als 3-Achs-Maschinen. Dies führt zu höherer Genauigkeit und Präzision bei der Bearbeitung komplexer Geometrien und somit zu qualitativ hochwertigeren Bauteilen.
Der Bedarf an mehreren Aufspannungen und Neupositionierungen des Bauteils verringert sich bei 5-Achs-CNC-Maschinen. Dies reduziert Aufspannungsfehler und führt zu höherer Präzision und Gleichmäßigkeit bei verschiedenen Bauteilen.
Die durch CNC-Maschinen ermöglichten kleineren Werkzeuge mit fünf Achsen und der größere Bewegungsspielraum sorgen für eine glattere Oberflächenbeschaffenheit der Endprodukte. Die Luft- und Raumfahrt-, Medizin- und Automobilindustrie profitieren gleichermaßen von der verbesserten Produktqualität, die dieses Verfahren ermöglicht.
Durch die Möglichkeit, das Schneidwerkzeug in mehr Winkeln und Ausrichtungen zu positionieren, können 5-Achs-CNC-Maschinen den Verschleiß der Schneidwerkzeuge reduzieren. Dies führt zu einer längeren Werkzeugstandzeit und geringeren Werkzeugkosten, was wiederum die Fertigungskosten senken kann.
Wenn es um Präzisionsbearbeitung geht, verwendet man eine CNC-Maschine Die 5-Achs-Bearbeitung bietet eine Reihe wesentlicher Vorteile, wobei die Steigerung von Effizienz und Produktivität einer der wichtigsten ist. Im Folgenden werden einige Möglichkeiten aufgezeigt, wie 5-Achs-CNC-Maschinen zu einer höheren Produktivität und Effizienz beitragen:
Im Vergleich zu herkömmlichen 3-Achs-CNC-Maschinen5-Achs-Maschinen können die Rüstzeiten drastisch reduzieren. Da sie mehrere Seiten eines Bauteils in einer einzigen Aufspannung fertigen können, verringern sie den Zeitaufwand für das Einrichten und Bewegen des Werkstücks erheblich.
Dank ihrer Fähigkeit, das Schneidwerkzeug in mehr Winkeln und Ausrichtungen zu positionieren, erreichen 5-Achs-CNC-Maschinen höhere Bearbeitungsgeschwindigkeiten als 3-Achs-Maschinen. Dies führt zu kürzeren Zykluszeiten und höheren Produktionsraten, was Effizienz und Produktivität steigern kann.
Die Fähigkeit von 5-Achs-CNC-Maschinen, zahlreiche Bearbeitungsvorgänge in einer einzigen Konfiguration durchzuführen, reduziert den Zeit- und Kostenaufwand für manuelle Arbeitskräfte. Dies birgt das Potenzial, die Produktionskosten zu senken und die Gewinne zu steigern.
Dank der höheren Genauigkeit und Präzision von 5-Achs-CNC-Maschinen können Bauteile mit größerer Konsistenz und Reproduzierbarkeit gefertigt werden. Dies gewährleistet, dass alle Teile die gleichen hohen Qualitätsanforderungen erfüllen, was in Branchen wie Luft- und Raumfahrt, Medizintechnik und Automobilindustrie von entscheidender Bedeutung ist.
5-Achs-CNC-Maschinen sind aufgrund ihrer höheren Effizienz und Produktivität eine ausgezeichnete Option für Präzisionsbearbeitungsanwendungen. Sie können Rüstzeiten verkürzen, Bearbeitungsgeschwindigkeiten erhöhen, Lohnkosten minimieren und die Bauteilgleichmäßigkeit verbessern, was zu kürzeren Produktionszeiten, geringeren Kosten und qualitativ hochwertigeren Produkten führt.
Die Reduzierung des Zeit- und Kostenaufwands für die Einrichtung ist ein weiterer Vorteil des Einsatzes einer 5-Achs-CNC-Maschine für Präzisionsbearbeitungen. Im Folgenden werden einige Beispiele dafür aufgeführt, wie 5-Achs-CNC-Maschinen die mit der Einrichtung verbundenen Zeit- und Kostenersparnisse ermöglichen:
5-Achs-CNC-Maschinen können mehrere Seiten eines Werkstücks in einer einzigen Aufspannung bearbeiten, wodurch mehrere Aufspannungen und das Umpositionieren des Werkstücks entfallen. Dies reduziert Rüstzeiten und -kosten erheblich.
5-Achs-CNC-Maschinen weisen eine geringere Werkzeugwechselrate auf, da das Schneidwerkzeug in einer größeren Vielfalt an Ausrichtungen und Positionen positioniert werden kann. Dadurch reduzieren sich Rüstzeiten und -kosten, und die Werkzeuge überstehen den Bearbeitungsprozess mit höherer Wahrscheinlichkeit unbeschadet.
Durch die höhere Präzision und Qualität von 5-Achs-CNC-Maschinen wird das Risiko von Ausschuss und Nacharbeit deutlich reduziert. Dadurch sinken sowohl die Fertigungskosten als auch der Materialverbrauch.
Die Softwareentwicklung für eine 5-Achs-CNC-Maschine mag zwar länger dauern als für eine 3-Achs-Maschine, doch die Fräszeit verkürzt sich dadurch erheblich. Das Ergebnis sind höhere Produktivität und geringere Fertigungskosten.
Bei der Präzisionsbearbeitung ist es entscheidend, zwischen 3-Achs- und 5-Achs-CNC-Maschinen zu unterscheiden. Einige Parallelen zwischen den beiden sind folgende:
Bewegungsachse
3-Achs-Maschinen können das Schneidwerkzeug in drei Richtungen (X, Y, Z) bewegen, während 5-Achs-Maschinen es in fünf Richtungen (X, Y, Z, A, B) bewegen können. Die zwei zusätzlichen Achsen ermöglichen komplexere Geometrien und eine höhere Bearbeitungsgenauigkeit.
Einrichtungszeit
3-Achs-Maschinen erfordern mehr Rüstvorgänge und Werkzeugwechsel für komplexe Geometrien, während 5-Achs-Maschinen alle Operationen in einer einzigen Aufspannung durchführen können, wodurch die Rüstzeit reduziert wird.
Teilekomplexität
Für einfachere Geometrien eignen sich 3-Achs-Maschinen besser, während 5-Achs-Maschinen ihre Stärken bei der Bearbeitung komplexer Teile und Formen ausspielen.
Oberflächenbeschaffenheit
5-Achs-Maschinen können während des gesamten Bearbeitungsprozesses einen konstanten Werkzeugwinkel beibehalten, was zu glatteren und gleichmäßigeren Oberflächen als bei 3-Achs-Maschinen führt.
Kosten
5-Achs-Maschinen sind aufgrund ihrer höheren Komplexität und Leistungsfähigkeit im Allgemeinen teurer als 3-Achs-Maschinen.
Bei der Auswahl einer 5-Achs-CNC-Maschine für die Präzisionsbearbeitung sind einige wichtige Aspekte zu beachten. Dazu gehören:
Die Größe der Maschine und ihr Arbeitsbereich sollten der Größe und Komplexität der zu bearbeitenden Teile entsprechen. Es ist wichtig, die größte zu bearbeitende Teilegröße zu berücksichtigen und sicherzustellen, dass die Maschine diese aufnehmen kann.
Die Genauigkeit und Wiederholgenauigkeit der Maschine sind für die Präzisionsbearbeitung entscheidend. Achten Sie auf Maschinen mit hochwertigen Komponenten und Funktionen wie Echtzeit-Werkzeugpositionsüberwachung und Kollisionserkennung.
Das Steuerungssystem sollte benutzerfreundlich sein und fortschrittliche Funktionen wie 3D-Simulation und Programmiermöglichkeiten bieten. Achten Sie auf Maschinen mit einem zuverlässigen und gut unterstützten Steuerungssystem.
Spindeldrehzahl und -leistung sind wichtige Faktoren, die die Maschinenleistung und die bearbeitbaren Werkstoffe beeinflussen. Berücksichtigen Sie die zu bearbeitenden Werkstoffe und stellen Sie sicher, dass die Maschine über die erforderliche Spindeldrehzahl und -leistung verfügt.
Die Werkzeugwechslerkapazität bestimmt, wie viele Werkzeuge gleichzeitig in die Maschine eingesetzt werden können. Berücksichtigen Sie die Komplexität der zu bearbeitenden Teile und stellen Sie sicher, dass die Maschine über eine ausreichende Werkzeugwechslerkapazität verfügt.
Achten Sie auf Maschinen von renommierten Herstellern mit guten Wartungs- und Supportprogrammen. Berücksichtigen Sie die Verfügbarkeit von Ersatzteilen und technischem Support in Ihrer Region.
Yangsen ist Ihr kompetenter Partner für CNC-Maschinen. Wir bieten Ihnen ein umfassendes Sortiment an Maschinen, darunter Bohrmaschinen, Horizontalbohrmaschinen, CNC-Vertikalbearbeitungszentren, Horizontalbearbeitungszentren und vieles mehr.
1. Was ist der Hauptvorteil der 5-Achs-CNC-Bearbeitung gegenüber der 3-Achs-Bearbeitung?
Der größte Vorteil der 5-Achs-CNC-Bearbeitung ist die Möglichkeit, komplexe Geometrien in einer einzigen Aufspannung zu bearbeiten.
Durch die Möglichkeit, Werkzeug oder Werkstück gleichzeitig entlang fünf Achsen zu bewegen, reduzieren 5-Achs-Maschinen Neupositionierungsfehler, verbessern die Genauigkeit und verkürzen die Bearbeitungszeit im Vergleich zu herkömmlichen 3-Achs-CNC-Maschinen erheblich.
2. Wie verbessert die 5-Achs-CNC-Bearbeitung die Präzisionsbearbeitungsgenauigkeit?
Die 5-Achs-CNC-Bearbeitung verbessert die Genauigkeit durch Minimierung mehrerer Aufspannungen und Beibehaltung einer gleichbleibenden Werkzeugausrichtung während des Schneidprozesses.
Dadurch werden kumulative Ausrichtungsfehler reduziert und engere Toleranzen ermöglicht, was es ideal für hochpräzise Bauteile mit komplexen Konturen oder abgewinkelten Merkmalen macht.
3. Ist die 5-Achs-CNC-Bearbeitung für die Kleinserien- oder Prototypenfertigung geeignet?
Ja. Obwohl die 5-Achs-CNC-Bearbeitung oft mit komplexen Teilen in Verbindung gebracht wird, ist sie für die Kleinserien- und Prototypenfertigung hocheffizient, da die reduzierten Rüstzeiten und schnelleren Zykluszeiten die höheren Anschaffungskosten der Maschine ausgleichen.
4. Welche Teile profitieren am meisten von der 5-Achs-CNC-Bearbeitung?
Die 5-Achs-CNC-Bearbeitung ist besonders vorteilhaft für:
Luft- und Raumfahrtkomponenten mit komplexen Oberflächen
Medizinische Implantate und chirurgische Instrumente
Form- und Werkzeugkomponenten
Präzisions-Automobil- und Maschinenbauteile
Alle Teile, die eine Mehrflächenbearbeitung, tiefe Kavitäten oder abgewinkelte Merkmale erfordern, profitieren von der 5-Achs-Fähigkeit.
5. Welche Werkstoffe können mit einer 5-Achs-CNC-Maschine bearbeitet werden?
5-Achs-CNC-Maschinen können eine breite Palette von Materialien bearbeiten, darunter:
Aluminiumlegierungen
Edelstahl
Titan
Gehärteter Stahl
Technische Kunststoffe
Die Möglichkeit, Werkzeugwinkel zu optimieren, verbessert die Bearbeitungsstabilität bei unterschiedlichen Materialien.
6. Worin besteht der Unterschied zwischen 3+2-Bearbeitung und echter 5-Achs-Simultanbearbeitung?
Bei der 3+2-Bearbeitung wird das Werkstück vor dem Schneiden mithilfe zweier Drehachsen positioniert, die eigentliche Bearbeitung erfolgt jedoch nur mit drei aktiven Achsen.
Die echte 5-Achs-Simultanbearbeitung ermöglicht die gleichzeitige Bewegung aller fünf Achsen und sorgt so für gleichmäßigere Werkzeugwege, bessere Oberflächengüten und höhere Genauigkeit bei komplexen Geometrien.
Hersteller, die in eine 5-Achs-CNC-Maschine für die Präzisionsbearbeitung investieren, profitieren von zahlreichen Vorteilen, wie z. B. erhöhter Anpassungsfähigkeit, Präzision, Qualität, Effizienz und Produktivität sowie geringeren Rüstzeiten und -kosten. Aus diesen Gründen sollten Branchen wie die Luft- und Raumfahrt, die Medizin, die Automobilindustrie und andere, die auf hochwertige, präzise Teile angewiesen sind, den Einsatz von 5-Achs-CNC-Maschinen in Betracht ziehen.
Eine 5-Achs-CNC-Maschine erfordert zwar in der Anschaffung höhere Investitionen als eine 3-Achs-Maschine, kann aber langfristig Kosten sparen, indem sie Lohnkosten und Werkzeugkosten reduziert und die Produktion beschleunigt. Die Möglichkeit, komplexere Geometrien zu bearbeiten und Bauteile mit hochwertigeren Oberflächen herzustellen, kann zudem die Wettbewerbsfähigkeit eines Herstellers steigern.
Durch die Steigerung von Genauigkeit, Qualität und Effizienz kann eine 5-Achs-CNC-Maschine Herstellern helfen, mit der Dynamik der Branche Schritt zu halten.
