3-Achsen-VS 5-Achsen-CNC-Maschine

Mar 26, 2024

In der modernen Fertigung gelten CNC-Maschinen (Computer Numerical Control) als Eckpfeiler der Technologie. Unter den CNC-Systemen hat die Debatte über 3-Achsen- und 5-Achsen-CNC-Systeme in den letzten Jahren an Aufmerksamkeit gewonnen. Diese beiden Methoden stellen unterschiedliche Ansätze zur Erzielung von Präzision, Effizienz und Vielseitigkeit im Bearbeitungsprozess dar.

Beide haben ihren Nutzen, Vor- und Nachteile. Schauen wir uns beide im Detail an.

Also, fangen wir an!



Was ist CNC?

CNC steht für Computer Numerical Control. Es handelt sich um eine Technologie, die Computer zur Steuerung von Werkzeugmaschinen wie Drehmaschinen, Fräsmaschinen, Oberfräsen und Schleifmaschinen verwendet. CNC-Maschinen Übersetzen Sie digitale Anweisungen in präzise Bewegungen und ermöglichen Sie so die automatisierte Fertigung von Teilen und Komponenten mit hoher Genauigkeit und Konsistenz.

Bei der CNC-Bearbeitung erstellen Konstrukteure mithilfe von CAD-Software (Computer-Aided Design) ein digitales Modell des Teils, das sie herstellen möchten. Dieses digitale Modell wird dann in Anweisungen umgewandelt, oft in G-Code, die die genauen Bewegungen und Vorgänge angeben, die zur Herstellung des Teils erforderlich sind.

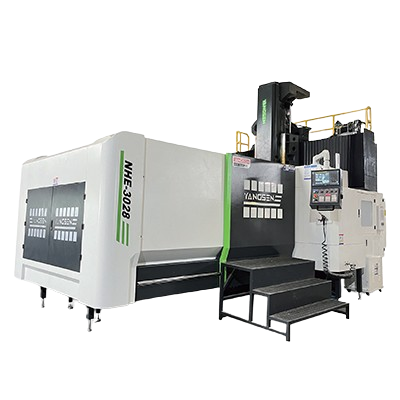

3-Achsen-CNC-Maschine

Eine 3-Achsen-CNC-Maschine bezieht sich auf ein computergesteuertes Bearbeitungssystem, das entlang dreier Achsen arbeitet: X, Y und Z. Diese Achsen stellen den dreidimensionalen Raum dar, wobei X und Y horizontale Bewegungen und Z vertikale Bewegungen steuern.

In einem 3-Achsen-CNC-System kann sich das Schneidwerkzeug oder Werkstück in drei Richtungen bewegen, um verschiedene Bearbeitungsvorgänge wie Fräsen, Bohren, und Schneiden. Diese Art von CNC-Maschine wird in der Fertigungsindustrie häufig zur Herstellung einer Vielzahl von Teilen und Komponenten verwendet, die von einfachen bis hin zu mäßig komplexen Geometrien reichen.

Während 3-Achsen-CNC-Maschinen in vielen Anwendungen Vielseitigkeit und Effizienz bieten, stoßen sie bei der Bearbeitung hochkomplexer und komplexer Teile, die mehrere Anfahrwinkel erfordern, an Grenzen. Infolgedessen kann eine Neupositionierung des Werkstücks oder Werkzeugs erforderlich sein, was die Bearbeitungszeit und -komplexität erhöhen kann.

Trotz dieser Einschränkungen bleiben 3-Achsen-CNC-Maschinen aufgrund ihrer relativ geringen Kosten, der einfachen Bedienung und der Fähigkeit, ein breites Spektrum an Materialien und Teilegeometrien zu verarbeiten, weiterhin beliebt. Sie eignen sich für Anwendungen wie Prototyping, allgemeine Bearbeitung und Produktion von Teilen mit mittlerer Komplexität. Für komplexere Geometrien und anspruchsvollere Bearbeitungsanforderungen, wie etwa Luft- und Raumfahrtkomponenten oder komplizierte Formen, entscheiden sich Hersteller jedoch möglicherweise für fortschrittlichere Systeme wie 5-Achsen-CNC-Maschinen.



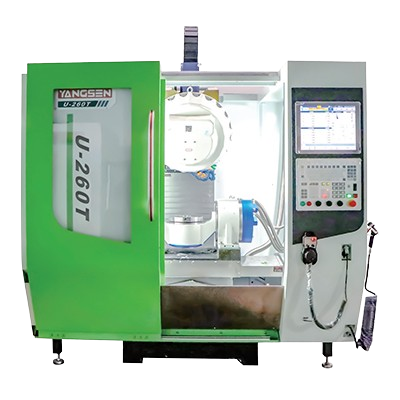

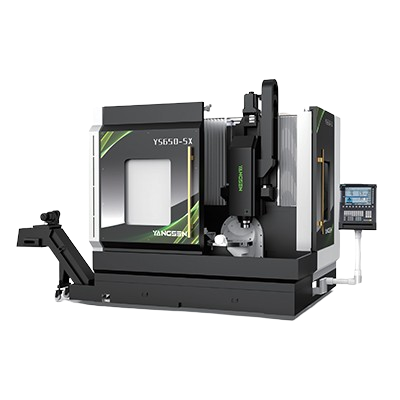

5-Achsen-CNC-Maschine

Eine 5-Achsen-CNC-Maschine ist ein hochentwickeltes Bearbeitungssystem, das sich gleichzeitig entlang von fünf Achsen bewegen kann: X, Y, Z und zwei zusätzlichen Rotationsachsen, typischerweise als A und B bezeichnet. Diese zusätzliche Bewegungsfreiheit ermöglicht die Annäherung des Schneidwerkzeugs Das Werkstück kann aus mehreren Winkeln und Ausrichtungen betrachtet werden, was hochkomplexe und komplizierte Bearbeitungsvorgänge ermöglicht.

Der Hauptvorteil einer 5-Achsen-CNC-Maschine ist ihre Fähigkeit, Teile mit komplexen Geometrien und Konturen herzustellen, die mit der herkömmlichen 3-Achsen-Bearbeitung schwierig oder gar nicht zu erreichen wären. Durch Neigen und Drehen des Werkstücks oder Schneidwerkzeugs können 5-Achsen-CNC-Maschinen schwer zugängliche Bereiche erreichen und komplizierte Werkzeugwege präzise ausführen.

Diese Maschinen werden häufig in der Luft- und Raumfahrt, der Automobilindustrie, der Herstellung medizinischer Geräte und im Formenbau eingesetzt, wo die Herstellung komplexer Komponenten mit engen Toleranzen unerlässlich ist. Beispiele für Teile, die üblicherweise auf 5-Achsen-CNC-Maschinen hergestellt werden, sind Turbinenschaufeln, Laufräder, Luft- und Raumfahrtkomponenten, geformte Oberflächen und komplizierte Formen.

Die Vielseitigkeit und Flexibilität der 5-Achsen-Bearbeitung bringt mehrere Vorteile mit sich, darunter kürzere Rüstzeiten, verbesserte Oberflächengüte, höhere Genauigkeit und höhere Produktivität. Darüber hinaus können 5-Achsen-CNC-Maschinen Produktionsabläufe rationalisieren und Bearbeitungsprozesse optimieren, indem sie die Notwendigkeit einer manuellen Neupositionierung des Werkstücks minimieren.

Während 5-Achsen-CNC-Maschinen bieten beispiellose Fähigkeiten, sind im Vergleich zu ihren 3-Achsen-Gegenstücken jedoch auch mit höheren Kosten und technischer Komplexität verbunden. Die Programmierung und der Betrieb dieser Maschinen erfordern spezielle Fähigkeiten und Fachkenntnisse, und die anfänglichen Investitions- und Wartungskosten können erheblich sein.

Für Hersteller, die jedoch die Grenzen des Möglichen bei der Präzisionsbearbeitung erweitern und komplexe Teile mit außergewöhnlicher Qualität herstellen möchten, rechtfertigen die Vorteile der 5-Achsen-CNC-Technologie häufig die Investition.

Vor- und Nachteile von 3-Achsen-CNC-Maschinen

Vorteile von 3-Achsen-CNC-Maschinen

Kosteneffektivität: 3-Achsen-CNC-Maschinen sind im Allgemeinen günstiger in der Anschaffung, im Betrieb und in der Wartung als Systeme mit höheren Achsen. Dadurch sind sie für ein breiteres Spektrum von Herstellern zugänglich, insbesondere für kleine und mittlere Unternehmen.

Einfachheit: Die Bedienung einer 3-Achsen-CNC-Maschine ist relativ einfach und erfordert im Vergleich zu Systemen mit höheren Achsen weniger spezielle Schulung und Fachwissen. Diese Einfachheit kann zu kürzeren Rüstzeiten und einer einfacheren Integration in bestehende Fertigungsprozesse führen.

Vielseitigkeit: Trotz ihrer Einfachheit sind 3-Achsen-CNC-Maschinen in der Lage, ein breites Spektrum an Bearbeitungsvorgängen durchzuführen, darunter CNC Mahlen, Bohren, Schneiden und Gravieren. Sie können Teile mittlerer Komplexität herstellen und eignen sich für verschiedene Materialien, von Metallen über Kunststoffe bis hin zu Holz.

Stabilität und Zuverlässigkeit: Mit weniger beweglichen Teilen und Achsen sind 3-Achsen-CNC-Maschinen tendenziell stabiler und weniger anfällig für mechanische Probleme. Diese Zuverlässigkeit trägt zu einer gleichbleibenden Leistung und reduzierten Ausfallzeiten während der Produktion bei.

Nachteile von 3-Achsen-CNC-Maschinen

Begrenzte Fähigkeit für komplexe Geometrien: Eine der größten Einschränkungen von 3-Achsen-CNC-Maschinen besteht darin, dass sie nicht auf bestimmte Winkel und Ausrichtungen zugreifen können, die für die Bearbeitung hochkomplexer und komplexer Teile erforderlich sind. Diese Einschränkung kann mehrere Einrichtungsvorgänge oder zusätzliche Vorgänge zur Fertigstellung des Teils erforderlich machen, was zu einer erhöhten Produktionszeit und -kosten führt.

Reduzierte Effizienz bei bestimmten Vorgängen: Einige Bearbeitungsaufgaben wie Konturierung oder Bildhauerei können auf 3-Achsen-Maschinen im Vergleich zu Systemen mit höheren Achsen weniger effizient sein. Das Fehlen zusätzlicher Drehachsen kann zu ineffizienten Werkzeugwegen und langsameren Materialabtragsraten führen, insbesondere bei Teilen mit gekrümmten Oberflächen oder unregelmäßigen Formen.

Manuelle Neupositionierung: In bestimmten Fällen kann es bei 3-Achsen-CNC-Maschinen erforderlich sein, das Werkstück oder Werkzeug manuell neu zu positionieren, um auf bestimmte Funktionen oder Bearbeitungsvorgänge zugreifen zu können. Dieser manuelle Eingriff kann zu Fehlern führen, die Rüstzeit verlängern und die Gesamteffizienz des Bearbeitungsprozesses einschränken.

Eingeschränkte Skalierbarkeit: Während 3-Achsen-CNC-Maschinen für eine Vielzahl von Anwendungen geeignet sind, sind sie möglicherweise nicht ideal für hochspezialisierte oder anspruchsvolle Bearbeitungsanforderungen. Da sich die Fertigungsanforderungen weiterentwickeln und immer komplexer werden, müssen Unternehmen möglicherweise in höherachsige Systeme investieren, um wettbewerbsfähig zu bleiben und den Kundenanforderungen gerecht zu werden.

3 axis cnc machine

Vor- und Nachteile von 5-Achsen-CNC-Maschinen

Vorteile von 5-Achsen-CNC-Maschinen

Erhöhte Fähigkeit für komplexe Geometrien: Der Hauptvorteil von 5-Achsen-CNC-Maschinen besteht darin, dass sie auf mehrere Winkel und Ausrichtungen zugreifen können, was die Bearbeitung äußerst komplizierter und komplexer Teile ermöglicht. Mit zwei zusätzlichen Rotationsachsen können diese Maschinen Merkmale und Oberflächen erreichen, die mit 3-Achsen-Systemen nur schwer oder gar nicht erreichbar wären, und ermöglichen so eine effizientere und präzisere Bearbeitung komplexer Geometrien.

Reduzierte Rüstzeit und erhöhte Produktivität: 5-Achsen-CNC-Maschinen können mehrere Vorgänge in einer einzigen Aufspannung ausführen, sodass keine manuelle Neupositionierung des Werkstücks oder Werkzeugs erforderlich ist. Dies führt zu kürzeren Rüstzeiten, reduzierten Nebenzeiten und erhöhter Produktivität im Vergleich zu 3-Achsen-Systemen. Darüber hinaus führt die Möglichkeit, sich dem Teil aus mehreren Winkeln zu nähern, häufig zu effizienteren Werkzeugwegen und schnelleren Materialabtragsraten, was die Produktivität weiter steigert.

Verbesserte Oberflächengüte und Genauigkeit: Die zusätzliche Bewegungsfreiheit, die 5-Achsen-CNC-Maschinen bieten, ermöglicht glattere Werkzeugwege und eine feinere Kontrolle der Schnittparameter, was zu einer verbesserten Oberflächengüte und Maßgenauigkeit führt. Dies ist besonders vorteilhaft für Anwendungen, die eine hohe Präzision und Oberflächenqualität erfordern, wie z. B. Komponenten für die Luft- und Raumfahrt, medizinische Geräte und den Formenbau.

Vielseitigkeit und Flexibilität: 5-Achsen-CNC-Maschinen sind in der Lage, ein breites Spektrum an Bearbeitungsvorgängen, einschließlich Fräsen, Bohren, Schneiden und Konturieren, an verschiedenen Materialien durchzuführen. Aufgrund ihrer Vielseitigkeit eignen sie sich für eine Vielzahl von Branchen und Anwendungen, von der Luft- und Raumfahrt über die Automobilindustrie bis hin zu Medizin und Verteidigung.

Nachteile von 5-Achsen-CNC-Maschinen

Höhere Kosten: 5-Achsen-CNC-Maschinen sind im Vergleich zu 3-Achsen-Systemen in der Regel teurer in Anschaffung, Betrieb und Wartung. Die zunehmende Komplexität dieser Maschinen, einschließlich zusätzlicher Achsen, Spezialkomponenten und fortschrittlicher Steuerungssysteme, trägt zu höheren Vorlaufkosten und laufenden Kosten bei.

Spezialisierte Programmierung und Fachwissen: Die Programmierung und Bedienung einer 5-Achsen-CNC-Maschine erfordert spezielle Fähigkeiten und Fachwissen sowie fortschrittliche CAM-Software (Computer-Aided Manufacturing). Die Komplexität der Programmierung von Werkzeugwegen und der Optimierung von Schnittparametern für mehrere Achsen kann für Bediener eine Herausforderung darstellen und erfordert umfassende Schulung und Erfahrung.

Erhöhte Einrichtungs- und Programmierzeit: Während 5-Achsen-CNC-Maschinen Vorteile hinsichtlich einer kürzeren Rüstzeit während der Produktion bieten, erfordern sie möglicherweise zunächst eine längere Rüst- und Programmierzeit. Die Komplexität der Einrichtung von Werkstückhalterungen, der Definition von Werkzeugwegen und der Optimierung von Schnittstrategien für mehrere Achsen kann die Vorbereitungsphase verlängern und den Produktionsstart verzögern.

Wartung und Kalibrierung: Aufgrund ihrer höheren Komplexität und Präzisionsanforderungen müssen 5-Achsen-CNC-Maschinen möglicherweise häufiger gewartet und kalibriert werden, um optimale Leistung und Genauigkeit zu gewährleisten. Dazu gehören die regelmäßige Inspektion und Einstellung mechanischer Komponenten sowie die Kalibrierung des Steuerungssystems und der Feedback-Mechanismen der Maschine.



Anwendungen von 3-Achsen-CNC-Maschinen

3-Achsen-CNC-Maschinen sind vielseitige Werkzeuge, die in einer Vielzahl von Branchen für verschiedene Anwendungen eingesetzt werden. Einige häufige Anwendungen sind:

Prototyp entwickeln

3-Achsen-CNC-Maschinen werden häufig für das Rapid Prototyping in Branchen wie Produktdesign, Automobil, Luft- und Raumfahrt und Unterhaltungselektronik eingesetzt. Sie ermöglichen die effiziente Herstellung von Prototypenteilen und -komponenten mit mäßiger Komplexität und ermöglichen es Designern, Entwürfe schnell zu iterieren und die Funktionalität zu testen, bevor sie mit der Serienproduktion beginnen.

Allgemeine Bearbeitung

3-Achsen-CNC-Maschinen werden häufig in Maschinenwerkstätten eingesetzt und führen Aufgaben wie Fräsen, Bohren und Schneiden verschiedener Materialien für verschiedene Anwendungen aus.

Möbelherstellung

In der holzverarbeitenden Industrie werden 3-Achsen-CNC-Maschinen zur Herstellung von Möbelkomponenten wie Paneelen, Rahmen, Beinen und komplizierten Designs eingesetzt. Sie ermöglichen das präzise Schneiden, Formen und Schnitzen von Holz und anderen Materialien und ermöglichen Möbelherstellern die Herstellung individueller Stücke mit hoher Genauigkeit und Konsistenz.

Schilderherstellung und Gravur

In der Beschilderungsbranche schnitzen 3-Achsen-CNC-Maschinen Materialien wie Holz und Metall mit Präzision und erstellen so individuelle Schilder und Logos für den Innen- und Außenbereich.

Formenbau

3-Achsen-CNC-Maschinen werden im Formenbau eingesetzt und produzieren mit hoher Präzision Formen und Matrizen für Spritzguss- und Gussanwendungen.

Automobil- und Luftfahrtkomponenten

Obwohl sie auf hochkomplexe Teile beschränkt sind, werden 3-Achsen-CNC-Maschinen für die Bearbeitung einfacherer Komponenten wie Motorblöcke und Halterungen in der Automobil- und Luft- und Raumfahrtindustrie eingesetzt.



Anwendungen von 5-Achsen-CNC-Maschinen

Lassen Sie uns nun die Anwendungen von 5-Achsen-CNC-Maschinen durchgehen.

Luft- und Raumfahrtkomponenten

5-Achsen-CNC-Maschinen werden zur Herstellung kritischer Luft- und Raumfahrtkomponenten wie Turbinenschaufeln, Triebwerksgehäuse und Strukturkomponenten mit komplizierten Geometrien und engen Toleranzen eingesetzt. Die Fähigkeit, komplexe Formen und Konturen präzise zu bearbeiten, macht die 5-Achsen-Bearbeitung ideal für Luft- und Raumfahrtanwendungen, bei denen leichte Materialien und aerodynamische Designs von entscheidender Bedeutung sind.

Autoteile

Wird für die Herstellung von Motorblöcken, Zylinderköpfen, Getriebekomponenten und Formen mit komplizierten Formen und engen Toleranzen eingesetzt, wodurch Effizienz und Qualität gesteigert werden.

Medizinische Geräte und Implantate

Wird bei der Herstellung von chirurgischen Instrumenten, orthopädischen Implantaten und Prothesen mit präzisen Details und biokompatiblen Materialien eingesetzt und erfüllt strenge medizinische Standards.

Werkzeug- und Formenbau

Die 5-Achsen-CNC-Bearbeitung ist bei der Herstellung von Schneidwerkzeugen, Matrizen und Formen für verschiedene Herstellungsprozesse unerlässlich. Diese Maschinen können komplexe Werkzeuggeometrien mit präzisen Schneidkanten und Profilen erstellen und so die Effizienz und Qualität von Bearbeitungsvorgängen in Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und der allgemeinen Fertigung verbessern.

Skulptur und Kunstherstellung

Ermöglicht Künstlern die Schaffung komplexer Skulpturen, Kunstwerke und architektonischer Elemente mit feinen Details und komplexen Formen und erweitert so die kreativen Möglichkeiten und den künstlerischen Ausdruck.

Prototyping und Rapid Manufacturing

Wird für die schnelle Prototypenerstellung und Kleinserienproduktion komplexer Teile in verschiedenen Branchen eingesetzt, wodurch die Markteinführungszeit verkürzt und die Produktentwicklungszyklen beschleunigt werden.

Fassen wir den Unterschied in tabellarischer Form zusammen.

Besonderheit

3-Achsen-CNC

5-Achsen-CNC

Bewegungsachsen

X, Y, Z

X, Y, Z, A, B

Geeignet für Teile

Einfacher oder flacher

Komplexe 3D-Geometrien

Bezahlbarkeit

Erschwinglicher

Teurer

Einfache Programmierung

Einfacher zu programmieren

Komplexere Programmierung

Aufbauzeit

Schnellere Rüstzeiten

Möglicherweise längere Rüstzeiten

Präzision

Gute Präzision

Höhere Präzision

Produktionsgeschwindigkeit

Schneller für einfachere Teile

Potenziell schneller für komplizierte Teile



Einpacken!

Kurz gesagt können wir sagen, dass die Debatte zwischen 3 und 5 Achsen so lange dauern kann, wie wir wollen. Beide haben ihre Vor- und Nachteile. Während 3-Achsen-CNC-Maschinen kostengünstige Vielseitigkeit und Zuverlässigkeit für eine Vielzahl von Anwendungen wie allgemeine Bearbeitung, Prototyping und Möbelherstellung bieten, können sie angesichts der Anforderungen hochkomplexer Geometrien und komplizierter Teiledesigns nicht ausreichen.Andererseits bieten 5-Achsen-CNC-Maschinen beispiellose Möglichkeiten zur Bearbeitung komplizierter Konturen, mehrseitiger Merkmale und komplexer Formen mit außergewöhnlicher Genauigkeit und Effizienz. Von Luft- und Raumfahrtkomponenten über medizinische Geräte bis hin zu Automobilteilen ermöglicht die 5-Achsen-CNC-Technologie Herstellern, die Grenzen des Machbaren in der modernen Bearbeitung zu erweitern und so Innovation und Fortschritt in verschiedenen Branchen zu ermöglichen.
